- 牵引销焊接机器人工作站
-
山东水泊智能专为梁山半挂车行业定制牵引销焊接机器人工作站，直击牵引销底座人工焊接变形大、焊缝质量不稳定、探伤合格率低、依赖熟练焊工等难题。设备搭载六轴焊接机器人与双工位伺服翻转 U 型变位机，配液压快夹工装，适配多款国标牵引销总成，变位机可 360° 翻转实现焊缝平焊优质成型；标配激光视觉寻位与电弧跟踪系统修正装夹及下料误差，配合脉冲 MAG 焊机焊接效果优异，还可接入 MES 系统上传数据，完成车间数字化管控。
-
外贸咨询电话 15905470098| 17616562676
-
国内咨询电话 15864554699
- 水泊智能
产品详情
挂车牵引模块全自动智能焊接单元
本工作站由山东水泊智能针对梁山半挂车产业量身开发，专门解决牵引销底座环焊缝、立角焊缝人工焊接变形量大、焊缝不均匀、探伤通过率低、焊工依赖度高等行业痛点。
采用六轴焊接机器人，可兼容50号、90号、2英寸国标焊接式牵引销总成焊接，变位机360°任意姿态翻转，保证焊缝全位置平焊成型。
标配电弧跟踪+激光视觉焊缝寻位系统，自动补偿板材下料误差、工装装夹偏差；搭配数字化脉冲MAG焊机，飞溅小、熔深达标，可对接工厂MES系统上传生产数据，实现车间数字化管理。
工作站八大标准组成
六轴焊接机器人本体
负载6-12kg，臂展1.45-2m，重复定位精度±0.02mm
双轴伺服变位机
U型翻转结构，承载300kg，机器人联动协调焊接
液压专用工装夹具
牵引销专用定位模，防焊接热变形快速压紧
数字化焊接电源
脉冲MIG/MAG焊机，低飞溅、深熔深稳定输出
激光焊缝跟踪系统
自动纠偏，来料误差实时补偿，杜绝焊偏
清枪剪丝喷油装置
自动清理焊枪飞溅，保障长时间连续生产
安全防护系统
弧焊遮光房、安全光栅、围栏、急停联锁保护
烟尘净化系统
中央集尘净化器，满足环评环保验收要求
产品核心优势
1.焊接质量高度一致
机器人轨迹恒定，UT探伤一次合格率99%以上
2.双工位循环产能翻倍
一边焊接一边上下料，设备利用率接近100%
3.视觉智能纠偏容错
钣金偏差自动识别，降低前道工序精度压力
4.大幅降低人工成本
1名操作工可值守2台工作站，减少持证焊工
5.有效控制焊接变形
专用反变形工装+对称焊接工艺，底座平整度达标
6.24小时不间断量产
设备可两班倒连续运行，产能稳定可控
7.程序一键切换换型
90#/50#牵引销程序存储，一键调用快速换产
8.可扩展智能制造对接
预留通讯接口，可对接MES、扫码入库、产量统计
标准技术参数
| 参数项目 | 规格配置 |
|---|---|
| 适用工件 | 50#、90#、2英寸焊接式半挂车牵引销底座总成 |
| 机器人规格 | 6轴工业弧焊机器人，臂展1850mm，负载8kg |
| 变位机形式 | 双伺服U型翻转变位机，额定负载300kg |
| 焊接方式 | CO₂气体保护脉冲MAG焊 |
| 单件焊接节拍 | 90#牵引销标准焊缝≈3.5分钟/件 |
| 定位重复精度 | ±0.02mm |
| 控制系统 | 独立PLC控制柜+10寸触摸屏，99套程序存储 |
| 选配功能 | 激光视觉跟踪、自动清枪、烟尘净化器、MES通讯 |

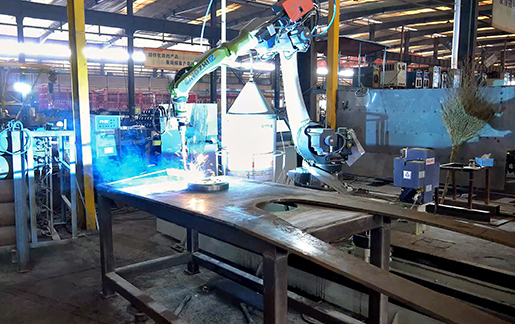

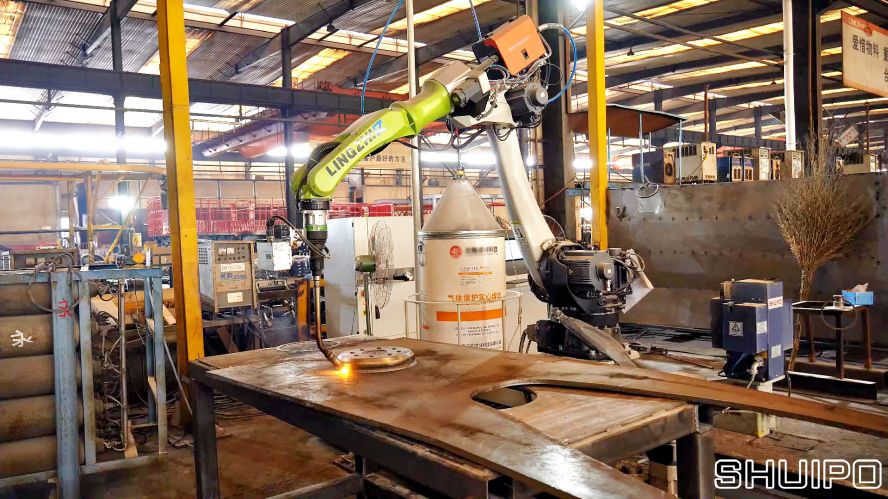

车间实景与结构方案
适用生产企业
主要服务客户群体：
半挂车、仓栅车、厢式货车整车制造工厂
集装箱骨架运输车、低平板挂车生产企业
自卸车、危险品罐车、特种专用车改装厂
挂车牵引销、悬挂支座配件专业加工厂
挂车自动化产线升级、旧设备技改项目
