焊接变位机作为焊接行业中常见的焊接辅机,可以将工件翻转到理想的焊接位置,提高了焊接精度,在焊接工作中,焊接变位机能够搭配各种焊机完成工作,在各领域中被广泛应用,焊接变位机能够实现稳定工作,这得益于焊接变位机各组成部分。

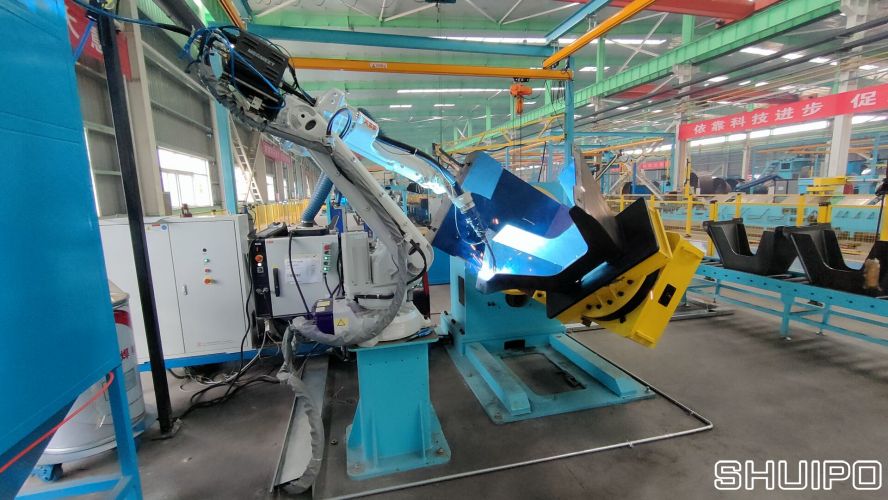

前后台焊接机器人

    焊接变位机作为焊接辅助设备,与焊接操作机、焊接滚轮架并称为焊接辅助设备中三大机。目前我国的焊接变位机制造已经日趋完善,使用范围也变得很广。


    焊接变位机的构成与应用主要是通过工作台的升降、回转、翻转等运动使工件所需焊接位置,有侧翻式、头尾式、升降式及双回转等多种结构形式。可与焊接操作架等配套组成自动焊接专机,还可与机器人等配套实现自动化焊接,同时可根据用户的工件和工艺要求,设计定制各种特制焊接变位机。


焊接变位机的结构组成:


1、工作台。座式焊接变位机工作台面上加工有同心圆,便于工件及工装夹具进行固定,台面设有八条放射状的T型槽,可以对工件进行固定夹紧,在进行翻转工件的时候,进行稳定回转。


2、减速机。焊接变位机进行辅助作业的时候,需要和焊接专机协调运动,这就需要精确地调整翻转角度和速度,以免发生碰撞事故,这就需要精确度较高的减速机,实现回转的精确度,提高焊接稳定性。


3、回转支承。用户需要在焊接变位机的承载能力范围内进行工作,这就关乎着回转支承的承重能力,工作台固定在用回转支承上,保证额定载荷下的承载及回转平稳,工作台底部采用型材焊接成形,在受力部位作加强处理。


4、驱动装置。驱动装置是焊接变位机正常运行的动力来源,接通电源后,驱动装置就可以支持焊接变位机进行运动。整个驱动装置安装有保护罩壳,保证外部尘土也不能进入传动系统内部。
