1 、根据工业标准和代码进行焊接时,钢板之间的典型结构焊缝能达到怎样的强度?


    焊缝一般能保持较高的强度,以至于超过了焊材代码和应用中所要求的强度。在很多情况下,这种焊缝的强度不能通过焊材代码本身辨别出来。例如,用普通焊条E60 ××焊接完成的焊缝强度比焊条标称的强度值高大约50%。并且在焊接完成后,很多市售的E60 ××焊缝的屈服强度比结构钢本身高75% 。


2 、为什么典型焊态下的结构钢焊接接头的强度比母材金属的强度高?


有以下两个原因:


①所用焊条中的金属心是优质钢,比母材的性能好。


②在焊接过程中,熔化金属受到良好的保护作用。与电炉钢相比较,焊条药皮还具有净化剂和脱氧剂的作用,药皮中的其他合金万分能够促使形成均匀的晶体结构和良好软科学性能的焊缝。


3 、焊接缺陷,可美国焊接学会AWS 术语中的非连续,对焊缝的强度有何影响?

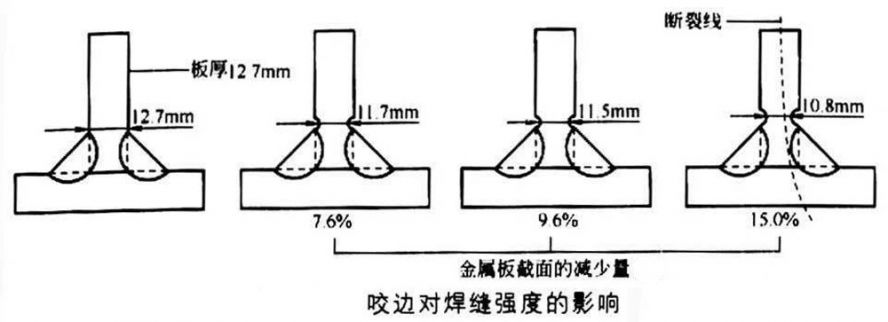

①下图表明,对于焊接接头试样来说,焊缝上尽管有严重的咬边缺陷,但在静载荷的拉伸作用下,失效的是金属板,而不量焊缝。

54

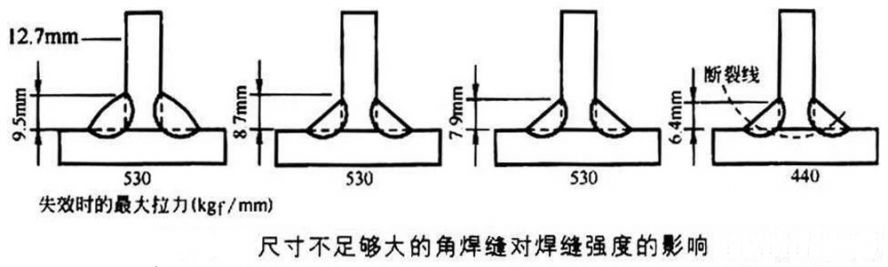

②一个总的原则是,角焊缝尺寸应为被焊金属板厚度的75%,以便增强整个金属板的强度。依据这种方法,在厚度12.5mm金属板上焊接尺寸为9.5mm的角焊缝的强度应比母材金属高,对于尺寸为8.7mm和8mm的角焊缝也是这样。当角焊缝尺寸减小到6.4mm时,焊缝金属在220kgf/mm压力(该压力值是美国焊接学会施用压力的5倍多)作用下才发生破断。尺寸不足够大的角焊缝对焊缝强度的影响。如下图所示。

55

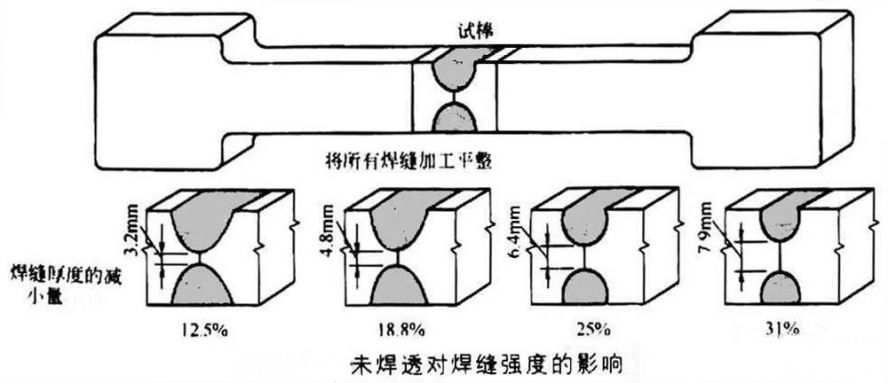

③下图给出了未焊透对焊缝强度的影响。进行拉伸试验之前,先将焊缝加工平整。当焊缝缩颈处减小到整个试样厚度的31% 时,整个焊缝才发生破断

56

4 、焊缝中有多少气孔时会影响到焊缝金属的强度?


    试验表明,当焊缝中的孔隙量大于整个焊缝的7%时,焊缝的塑性或抗拉强度、冲击强度将发生很大的变化。



什么是工作焊缝?什么是联系焊缝?


    焊接结构上的焊缝,根据其载荷的传递情况,可分为两种:一种焊缝与被连接的元件是串联的,承担着传递全部载荷的作用,一旦断裂,结构就立即失效,这种焊缝称为工作焊缝。


    另一种焊缝与被连接的元件是并联的,仅传递很小的载荷,主要起元件之间相互联系的作用,焊缝一旦断裂,结构不会立即失效,这种焊缝称为联系焊缝。


扫一扫 微信联系
