焊缝符号是工程语言的一种,用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。焊缝符号是进行焊接施工的主要依据。从事焊接工作的人,要熟悉常用焊缝符号的标注方法及其含义。

    焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。当然,在表示焊缝时,也可以采用机械制图的方法来详细表示。

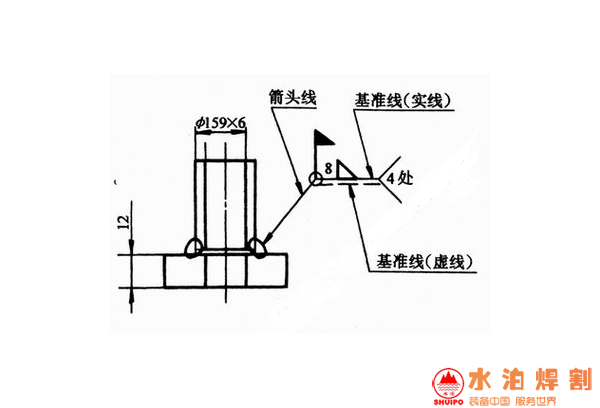

    焊缝标注示例见下图。图中所示的焊缝符号中有:基本符号(图中数字8后面的符号)、补充符号(图中的一面黑旗)、指引线以及焊缝尺寸符号。

1

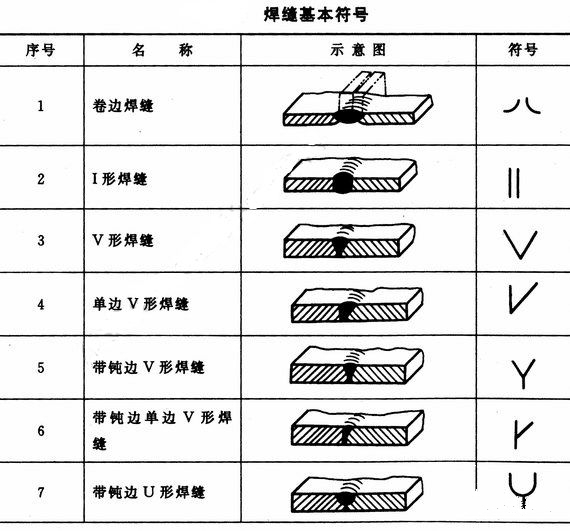

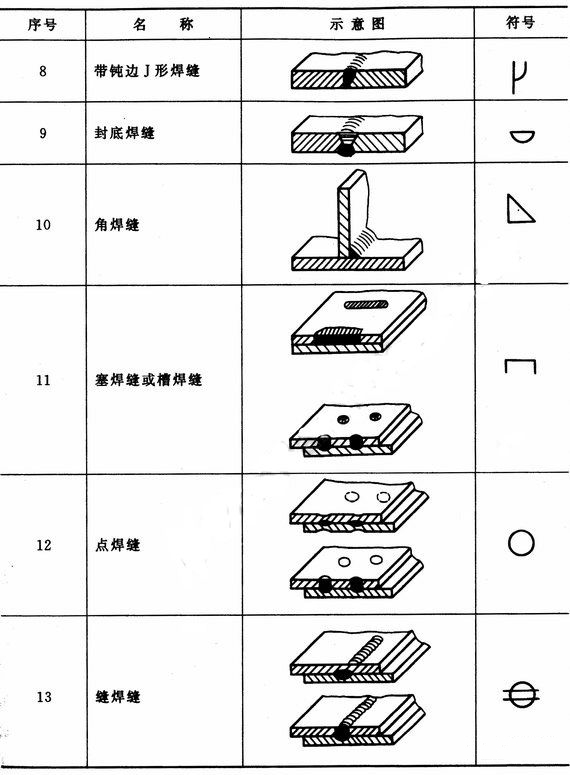

    基本符号是表示焊缝截面形状的符号。比如I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等,具体符号见下表。本例表示焊缝是一角焊缝。

角焊缝

辅助符号

    辅助符号是表示焊缝表面形状特征的符号。辅助符号有三种,分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。一般情况下,不需要确切地说明焊缝的表面形状,所以辅助符号经常不标。

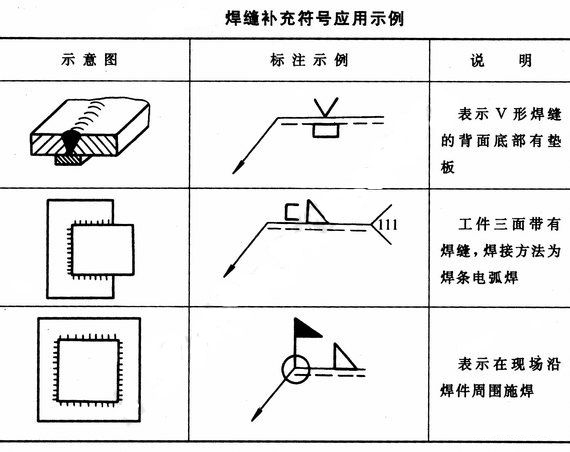

    有时为了补充说明焊缝的某些特征,需要其它符号来表示。比如要表示焊缝环绕工件周围,用一圆圈表示;要表示焊接时焊缝底部带有垫板,可以用一矩形来表示等,这些都属于补充符号。本例中的黑旗称为现场符号,表示此处焊缝在现场或工地上进行焊接。补充符号应用示例见下表。

补充符号

    但是为了完整地表示焊缝,除了以上符号以外,还应包括指引线、一些尺寸符号及数据。

其他符号

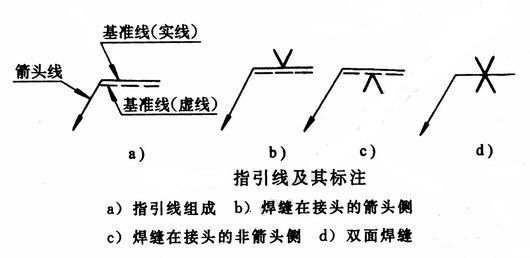

    指引线一般由带有箭头的指引线和两条基准线(一条为实线,另一条为虚线)两部分组成,如上图a所示。如果焊缝在接头的箭头侧,则将基本符号标在基准线的实线侧,如图b所示;如果焊缝在接头的非箭头侧,则将基本符号标在基准线的虚线侧,如图c所示;标注对称焊缝及双面焊缝时,可不加虚线,如图d所示。

双面焊缝

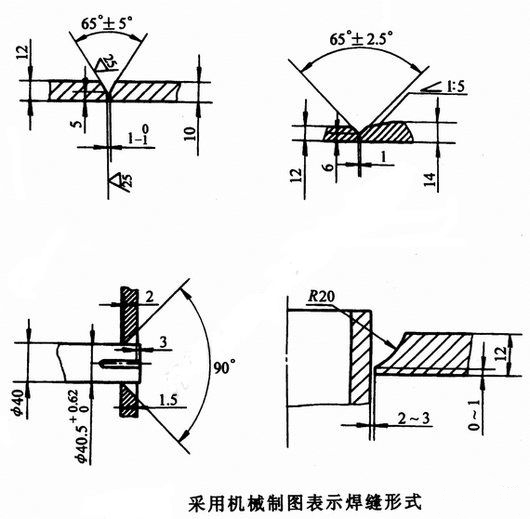

    焊缝尺寸众多,标注实际焊缝时,如果尺寸因素较少,直接在焊缝符号上标注。有时为了更明确地表示出焊缝的形式,就采用机械制图的方式来表示。上图为釆用机械制图方法表示焊缝形式的几个例子.

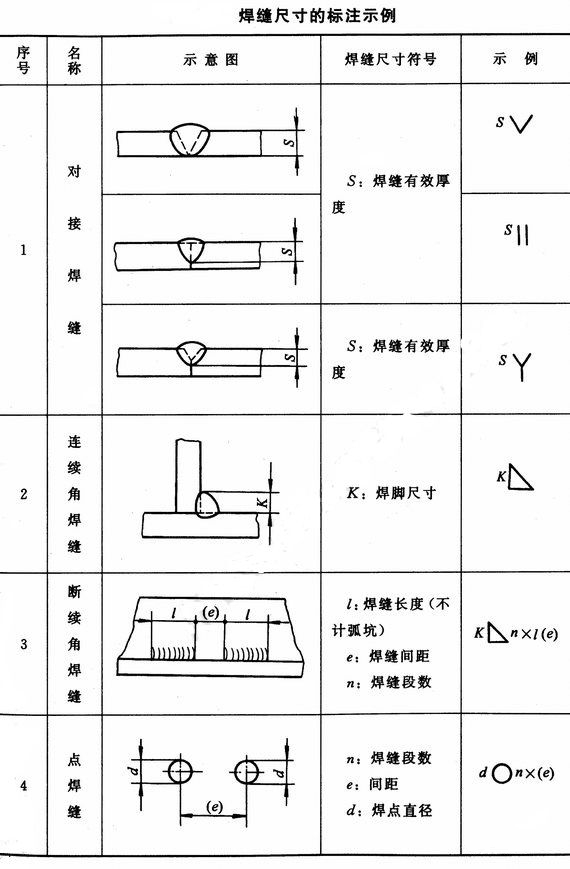

    下表列出了一些常见焊缝尺寸的标注实例:
