单面焊双面成形技术是焊条电弧难度较大的一种操作技术,熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊缝与试件。

    以断弧焊为例,要掌握好焊条电弧焊单面焊双面成形操作技术,必须熟练掌握“五种要领”,具体内容为:看、听、准、短、控。还应学会”六种技巧“,具体为:点固,起头,运条,收弧,接头,收口。

  1. 焊接过程中,认真观察熔池的形状,熔化的大小及铁液与熔渣的分离情况,还应注意观察焊接过程是否正常(如偏弧、极性正确与否等),熔池一般保持椭圆形为宜(圆形时温度已高),熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-1mm为好,熔孔过大时,背面焊缝余高过高,易形成焊瘤或烧穿;熔孔过小时,容易出现未焊透或冷接现象(弯曲时易裂开)。焊接时一定要保持熔池清晰,熔渣与铁液要分开,否则容易产生未焊透及夹渣等缺陷,当焊条焊接过程中出现偏弧及飞溅过大时,应立即停焊,查明原因,采取对策。

  2. 焊接时要注意听电弧击穿坡口钝边时发出的”噗噗“声,没有这种声音,表明坡口钝边未被电弧击穿,如继续向前焊接,则会造成未焊透、熔合不良缺陷。

  3. 送给铁液的位置和运条的间距要准确,并使每个熔池与前面熔池重叠2/3,保持电弧1/3部分在熔池前方,用以加热和击穿坡口钝边,只有送给铁液的位置正确,运条的间距均匀,才能使焊缝正反面成形均匀、整齐、美观。

  4. 短有2层意思,一是指灭弧与重新引燃电弧的时间间隔要短,就是说每次引弧时间要选在熔池处在半凝固熔化的状态下(通过护目玻璃能看到黄亮时),对于两点击穿法,灭弧频率大体上50~60次/ml为宜,如果间隔时间过长,熔池温度过低,熔池存在的时间较短,冶金反应不充分,容易造成夹渣、气孔等缺陷。时间间隔过短,熔池温度过高,会使背面焊缝余高过大,甚至出现焊瘤或烧穿;二是指焊接时电弧要短,焊接时电弧长度等于焊条直径为宜。电弧过长,一是对熔池保护不好,易产生气孔;二是电弧穿透力不强,易产生未焊透等缺陷;三是铁液不易控制,不易成形而且飞溅较大。

  5. ”控“,是在”看、听、准、短“的基础上,完成焊接的关键环节。

    ①控制铁液和熔渣的流动放向

    焊接过程中电弧要一直在铁液的前面,利用电弧和药皮熔化时产生的气体定向吹力,将铁液吹向熔池后方,既能保证熔渣与铁液很好的分离,减少产生夹渣和气孔的可能性,当铁液与熔渣分不清时,要及时调整运条的角度(即焊条角度向焊接方向倾斜),并且要压低电弧,直至铁液和熔渣分清,并且两侧钝边熔化0.5-1mm缺口时方能灭弧,然后进行正常焊接。

    ②控制熔池的温度和熔孔的大小

    焊接时熔池形状由椭圆形向圆形发展,熔池变大,并出现下塌的感觉,如不断添加铁液,焊肉也不会加高,同时还会出现较大的熔孔,此时说明熔池温度过高,应该迅速熄弧,并减慢焊接频率(即熄弧的时间长一些),等熔池温度降低后,再恢复正常的焊接。

    在电弧的高温和吹力的作用下,试板坡口根部熔化并击穿形成熔孔,施焊过程中要严格控制熔池的形状,尽量保持大小一致,并随时观察熔池的变化及坡口根部的熔化情况。

    熔孔的大小决定焊缝背面的宽度和余高,通常熔孔的直径比间隙大1-2mm为好,焊接过程中如发现熔孔过大,表明熔池温度过高,应迅速灭弧,并适当延长熄弧的时间,以降低熔池温度,然后恢复正常焊接;若熔孔太小,则可以减慢焊接速度,当出现合适的熔孔时方能进行正常焊接。

    ③控制焊缝成形及焊肉的高低

    影响焊缝成形、焊肉高低的主要因素有:焊接速度的快慢、熔敷金属添加量(即燃弧时间的长短)、焊条的前后位置、熔孔大小的变化、电弧的长短及焊接位置等。

    一般规律是:焊接速度越慢,正反面焊肉就越高;熔敷金属添加量越多,正反面焊肉就越高;焊条的位置越靠近熔池后部,表面焊肉就越高,背面焊肉高度相对减少;熔孔越大,焊缝背面焊肉就越高;电弧压得越低,焊缝背面焊肉就越高,否则反之。在仰焊位,仰立焊位时焊缝正面焊肉易偏高,而焊缝背面焊肉易偏低,甚至出现内凹现象。平焊位时,焊缝正面焊肉不易增高,而焊缝背面焊肉容易偏高。

    仰焊位焊缝背面焊肉高度达到要求的方法:利用短弧(指焊条端条伸入到对口间隙中)焊接特性。同时还应控制熔孔不宜过大,避免铁液下坠,这样才能使焊缝背面与母材平齐或略低,符合要求。

    通过对影响焊肉高低的各种因素的分析,就能利用上述规律,对焊缝正反面焊肉的高度进行控制,使焊缝成形均匀整齐,特别是水平固定管子焊接时,控制好焊肉的高低尤为重要。



六技巧:

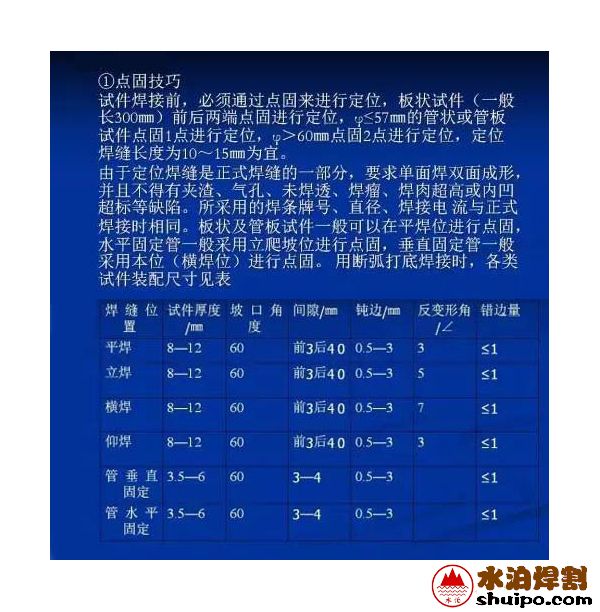

点固技巧

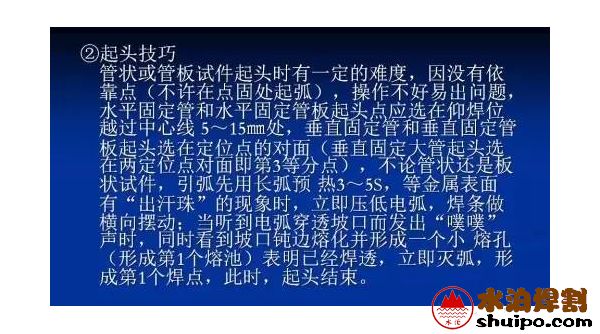

起头技巧

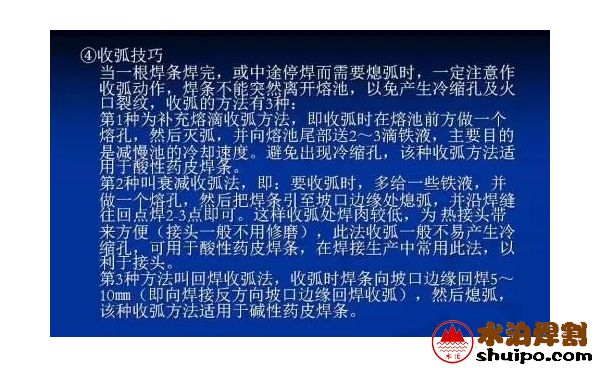

收弧技巧

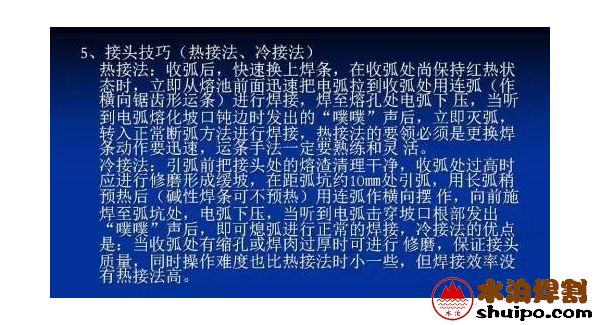

接头技巧

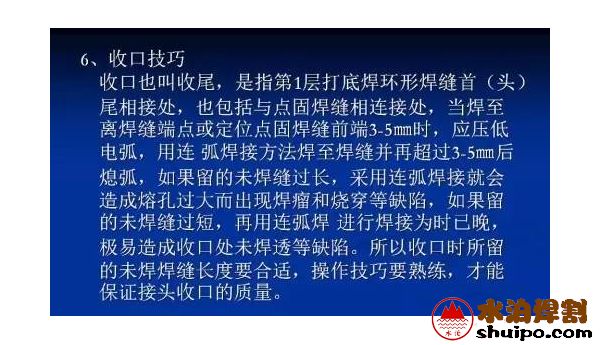

收口技巧




15905470098
扫一扫 访问手机站
