40年前,工业机器人的横空出世,带给人类更多自由与可能。今天,工业机器人正以迅猛的速度替代人工,从事繁重及枯燥的工作,并且向着更智能的方向在发展,而服务机器人,将是下一个风口。

    服务机器人发展空间很大,但要想发展服务机器人,就要让机器人获得人的能力,首先就是视觉。视觉对人很重要,人类获得讯息90%以上是依靠眼睛,而我们就来看看人工智能的前沿——机器视觉。


技术的演进与创新,推动制造业的变革与进步

    智能化、仿生化是工业机器人的高阶段,随着材料、控制等技术不断发展,实验室产品越来越多的产品化,逐步应用於各个场合。

    伴随物联网的发展,多传感器、分布式控制的精密型工业机器人将会越来越多,逐步渗透制造业的方方面面,并且由制造实施型向服务型转化。

    具有触觉、力觉或视觉的工业机器人,能在较为复杂的环境下工作;如具有识别功能或更进一步增加自适应、自学习功能,即成为智能型工业机器人。

    机器人视觉,作为AI(人工智能)一个快速增长的分支,目的是能够给机器人与我们自己相当的视觉,在过去几年中,由于研究人员运用专门的神经网络,以帮助机器人识别和理解来自现实世界的图像,机器人视觉已经取得了巨大的进步。


机器人视觉犹如人的双眼

    机器人有了视觉系统的配合,犹如人有了一双明亮的眼睛,能实现在工件位置不准确工况下的自动化生产。


机器人视觉包括以下几种


2D相机

    2D相机是通过机器视觉产品(即图像摄取装置,分CMOS和CCD两种)将被摄取目标转换成图像信号,传送给专用的图像处理系统得到被摄目标的形态信息,根据像素分布和亮度、颜色等信息转变成数字化信号,图像系统对这些信号进行各种运算来抽取目标的特征,根据判别的结果通过数字变量信息传输给机器人,让机器人根据新的产品信息进行工作。

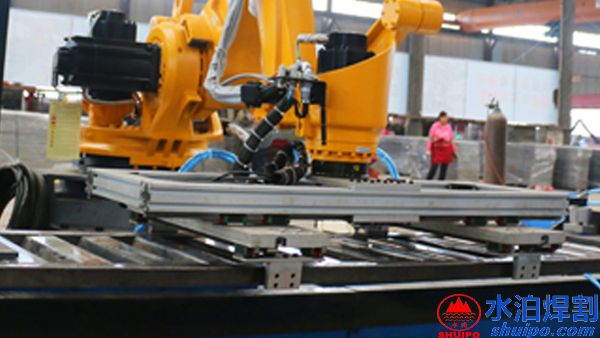

搬运机器人

目前2D相机广泛应用于机器人搬运,装配等工作。

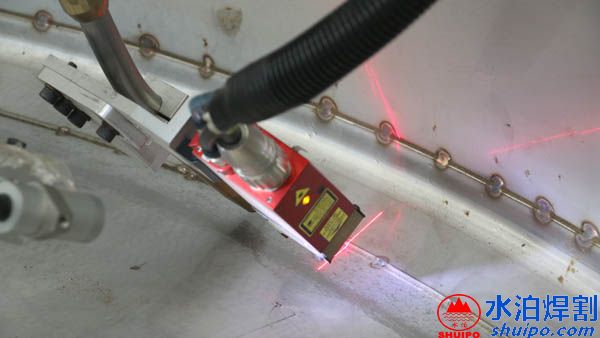

线激光

    线激光是使用激光三角测量原理, 对不同被测物体表面进行二维轮廓扫描。

    激光束被一组特定透镜放大用以形成一条静态激光线,投射到被测物表面上。高品质的光学系统将该激光线的漫反射光,投射到高度敏感的传感器感光矩阵上。除了传感器到被测物体的距离信息(Z轴),控制器还可以通过这组图像来计算沿激光线(x轴)上的位置。传感器输出一组二维坐标值,坐标系的原点与传感器本身相对固定。通过移动被测物体或传感器,便可得出三维测量结果。



目前线激光广泛应用于弧焊或激光焊的焊缝扫描、车身在线测量等。



3D摄影测量

    3D摄影测量通过软件处理采集好的照片来得到待测点的三维坐标。这些照片是用一个高精度的专业相机,通过在不同的位置和方向,对同一物体进行拍摄所获取的。软件会自动处理这些照片,通过图像匹配等处理及相关数学计算后,得到待测点准确的三维坐标。处理完毕,被测对象的三维数据将会进入到坐标系统中,就好像以前测量过或者处理过一样。如果需要的话,测量软件还内置了分析工具,三维数据可以被输出,这些被测量的物体一般是事先手动贴上回光反射标志,或者是通过投点器投射上点,或者是探测棒上的点。



三维成像

    基于结构光的三维成像,实际上是三维参数的测量与重现,需要投射结构光到被测物体上,通过结构光的变形(或者飞行时间等)来确定被测物的尺寸参数。

    常用光栅投影技术的其主要原理是通过计算机编程产生正弦条纹,将该正弦条纹通过投影设备投影至被测物,利用CCD相机拍摄条纹受物体调制的弯曲程度,解调该弯曲条纹得到相位,再将相位转化为全场的高度。



    例如ABB的协作机器人Yumi已可以安装在AGV上行走并完成设定的工作,如果加上结构光视觉,结合物联网及数字化完成自主工作已不遥远。



    随着连续采用这些技术,如神经网络和专用机器视觉硬件,我们正在迅速缩小人类和机器视觉之间的差距。

    在将来的某一天,我们甚至开始看到机器人的视觉能力,可能会超越我们自己,使它们能够完成许多复杂的任务,并且我们的社会将会完全自主运作。
